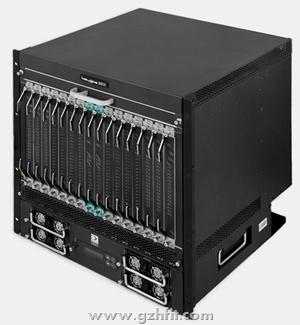

多媒体交换机HFKeygoe3011




概述

16个插槽:
 14个业务插槽:
  • 最多可插入8块通用信号处理板(单板16E1)

  • 最多可插入14块模拟接口板(单板30路)

  • 最多可插入14块数字话机录音板(单板30路)

  • 最多可插入2块中央主控板

  2/4个交换控制插槽:
  • 最多可插入2/4块网络交换板

  • 最多可插入2/4块光交换矩阵板

4个电源模块插槽:
  • 最多可插入4个整机系统电源

  • 最多可插入3个铃流电源

容量:
  • 最大可配置成128个数字E1接口

  • 最大可配置成420路模拟座席

  • 通过光交换矩阵可组成32768门无阻塞交换系统

  • 单机最大提供3840路语音资源

  • 最大256路64K七号信令链路和32路高速2M七号信令链路

  • 最大64路高速2M七号信令链路(高阻监听模式)

  • 单机最大提供3840路VoIP资源(配合东进高密度扣板PABEDSPX

  • 单机最大提供2048组会议资源,最大支持3840人同时参加会议,单个会议最多支持128方双向通话或2048方监听

  • 最大960路传真资源

  • 最大420路数字话机录音资源

  • 最大提供960路3G视频资源

级联个数:
  • 8个

物理尺寸:
  • 高486.1mm(11U),宽482.6mm(19″),深430mm

电源要求:
  • AC:220VAC(波动范围176-264 VAC);频率50 Hz

  • DC: -48V(波动范围-36V~-72V)

可扩展性
  • 端口数的线性增加

  • 支持多机级联

  • 功能板热插拔,支持在线扩容

系统监测报警
  • 插框温度

  • 风扇转速

  • 电源状态

通风设计
  • 高效风道设计

  • 8个大排风量的低噪音降温风扇

系统冗余
  • 4个主电源热备份

  • 网络交换板接口冗余

  • 控制服务器的双机热备

  • 1+1网络交换板热备份


技术规范

电信接口
  • 支持数字与模拟接口混合配置;

  • 支持高阻录音、数字录音;

  • 符合建议G.703,支持同轴电缆(75Ω非平衡)、双绞线(120Ω平衡);

  • 符合建议G.704的帧结构和建议G.706的复帧结构;

  • 2048Kbps PCM基群符合建议G.732、建议G.796;

  • 告警符合建议G.775;

  • 支持电源故障告警;

  • 抖动与漂移符合建议G.823;

  • 模拟接口支持模拟中继、模拟用户、模拟高阻、模拟两线语音、模拟四线语音、EM控制、磁石、2B+D高阻等。

网络交换接口

  • TCP/IP千兆网络交换接口(RJ-45)。

光接口
  • 每个光口的速率:155.52MBit/s;

  • 类型:S1.1/L1.1/L1.2,符合ITU-T G.957;

  • 连接器类型:LC;

  • 安全性:ITU-T G.664;

  • 抖动和漂移:输入、输出抖动和漂移符合ITU-T G.825和G.813。

语音资源
  • 语音编码格式:支持A 律/μ律PCM、AMI-ADPCM、G729,G723.1等;

  • 语音文件格式:支持WAVE、PCM、ADPCM、VOX等;

  • 支持A 律及μ律转换;

  • 支持实时的内存和文件服务器放音;

  • 支持实时文件服务器录音(动态存储);

  • 支持DTMF、FSK、R2、自定义包络TONE音检测;

  • 支持DTMF、FSK、R2、自定义包络TONE音生成;

  • 支持混声放/录音;

  • 支持回声抑制(128ms);

  • 支持自动增益控制(AGC/ALS);

  • 支持全双工录放音;

  • 支持语音活动检测VAD和舒适噪音生成CNG;

  • 支持脉冲拨号检测DPD。

SS7协议
  • 符合《ITU-T七号信令技术规程》白皮书 Q.700-Q.716、Q.721-Q.766、Q.771-Q.795;

  • 符合《中国国内电话网No.7信令方式技术规范》GF001 – 9001;

  • 每链路最大消息处理能力:500MSU/S;

  • 每链路BHCA:360K;

  • 支持MTP、TUP、ISUP、SCCP信令功能;

  • 支持64kbps标准链路以及2M高速链路(监听);

  • 支持14/24位点码长度;

  • 支持链路之间、链路组之间的话务分担;

  • 支持链路组内的链路倒换、倒回;

  • 支持多个源信令点码和目的信令点码;

  • 支持链路的动态增加、删除,信令链路激活、恢复、去激活、正常重启、紧急重启、信令拥塞处理。

ISDN PRI协议
  • 符合ITU-T Q.921 LAPD;

  • 符合ITU-T Q.931 ISDN PRI:欧洲ISDN  ETSI  NET5;

  • 支持网络端、客户端;

  • 接收、发送被叫号码时支持重叠方式。

VoIP资源
  RTP协议
  • 符合RTP/RTCP标准协议(RFC3551/3552);

  • 语音编解码格式:G.711 μ律/A律、G.723.1(5.3/6.3 kbps自适应)、G.729A/B/AB;

  • 活动语音检测/静音压缩(G.723/G.729);

  • 舒适噪声;

  • 语音包采样长度/帧数可配置(10~60毫秒);

  • RTP动态DTMF载荷(RFC2833/4733);

  • 抖动缓冲:同时支持静态缓冲方式和动态自适应方式;

  • 网络环境分析、丢包统计;

  • 支持NAT/防火墙检测和穿透。

  H.323协议
  • 符合ITU-T H.323v2标准(H.225v2/H.245v3);

  • 支持G.723、G.726、G.729编码标准;

  • 支持快速启动(Fast Start)、H.245隧道(H.245 Tunneling)等呼叫参数;

  • 呼叫转移;

  • 网守自动发现(Gatekeeper Auto Discovery)和登录(同时支持H.323 UID和E164号码注册方式);

  • H.245用户输入文字和DTMF信号消息(User Input Indication);

  • 终端注册管理。

 SIP协议
  • 符合IETF SIPv2标准(RFC3261);

  • UDP/TCP呼叫方式;

  • MD5(digest)身份验证;

  • REFER呼叫转移(RFC3515);

  • SIP消息订阅/通知(RFC3265 SUBSCRIBE/NOTIFY);

  • 代理服务器注册、安全认证、定时刷新;

  • SIP INFO消息(RFC2976);

  • 注册服务器(Registrar)、支持服务端鉴权;

  • 支持NAT/防火墙穿透。

传真资源
  • 支持V17/V29/V27标准,速率为14400/9600/7200/4800/2400bps,支持自动降速;

  • 支持基于T.30和T.38传真标准;

  • 支持ECM模式收发,握手时自适应选择ECM/非ECM模式;

  • 支持MH、MR、MMR格式的TIFF文件输入;支持MH、MR格式的发送和接收。

视频资源
 电路域
  • 视频编码:H.263/MPEG4;

  • 音频编码:AMR、G.723.1;

  • 信令控制协议:H.245;

  • 多路复用协议:H.223;

  • 媒体文件格式:3GP。

  IP域
  • 信令控制协议:SIP、H.323;

  • 视频编码:H.263/H.264/MPEG4;

  • 音频编码:G.711、G.723.1、G.729;

  • 媒体文件格式:3GP。

应用端开发
  • 操作系统支持:Windows2000/XP/2003/Vista、Linux(2.6内核及以上版本);

  • 开发语言支持:ANSI C/C++,Microsoft Visual C++,C#,Delphi;

  • 开发平台支持:Keygoe SDK V2.2.0及以上版本;

环境参数
  • 温度:0℃~40℃;

  • 相对湿度:10%~85%;

  • 空气洁净度:直径大于0.5μm的灰尘粒子浓度不超过3500粒/升,直径大于5μm的灰尘粒子浓度不超过30粒/升,避免过量尘土、棉绒、碳粒、纸纤维杂物、金属杂物、腐蚀性气体(如硫、氯等);

  • 电磁环境:电场强度≤130dB(μV/m),磁场强度≤800A/m;

  • 防静电:设备应可靠接地。

接地要求
  • 接地电阻小于或等于1.5Ω。

安装方式
  • 安装于标准19″机架;

  • 机架需固定在地板上;

  • 机架前面板固定或中间固定。
